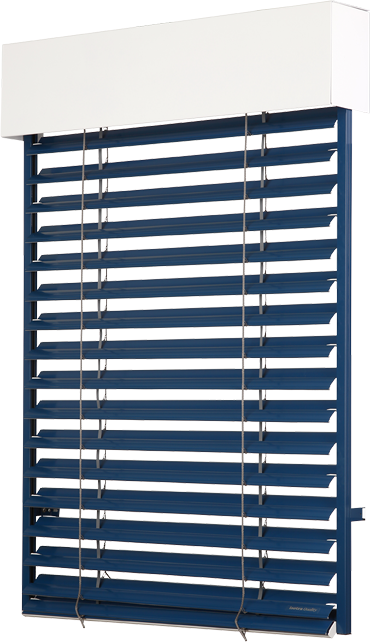

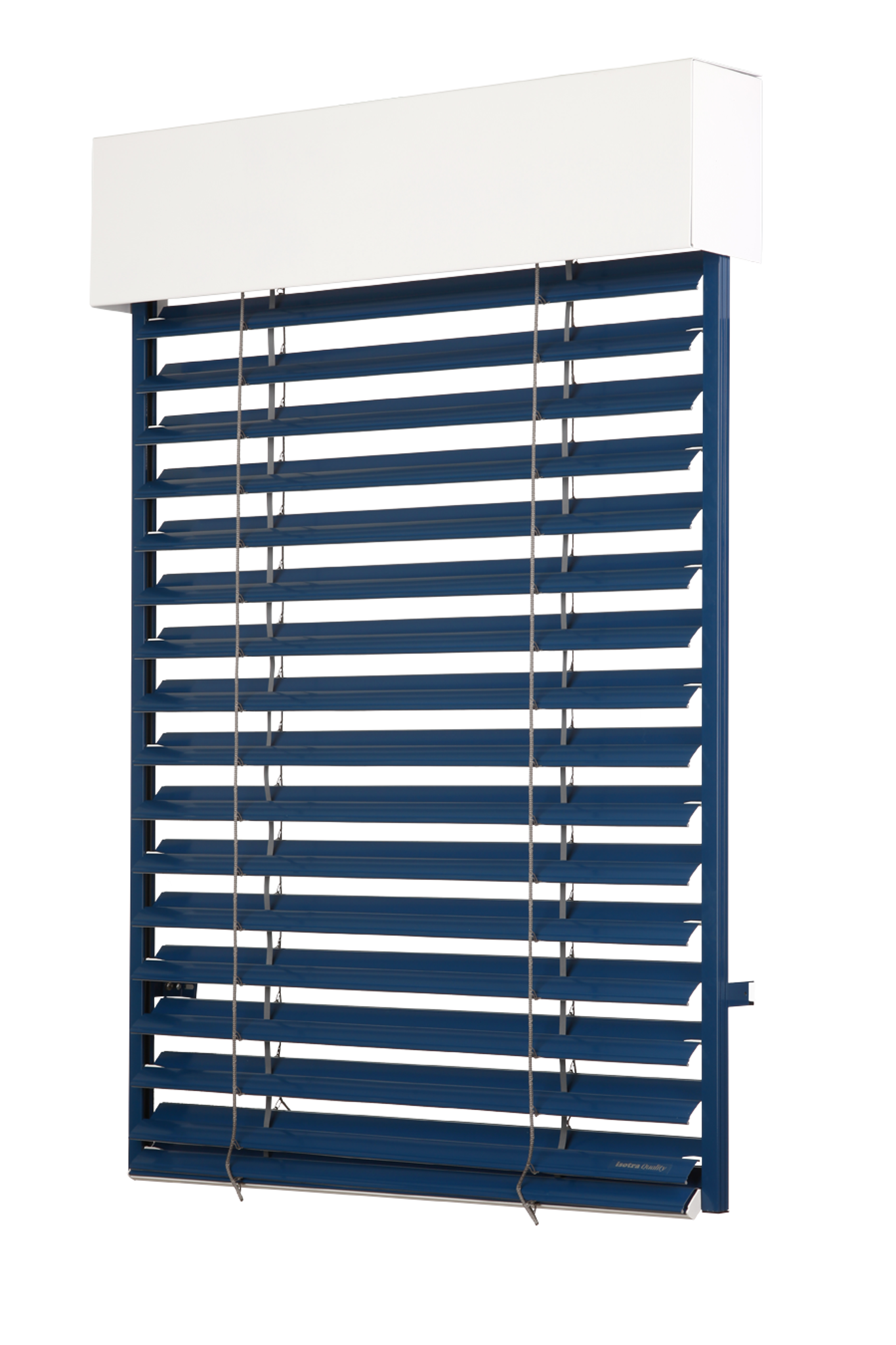

Vonkajšia horizontálna žalúzia Zetta 70

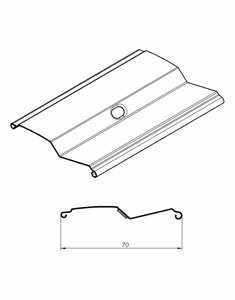

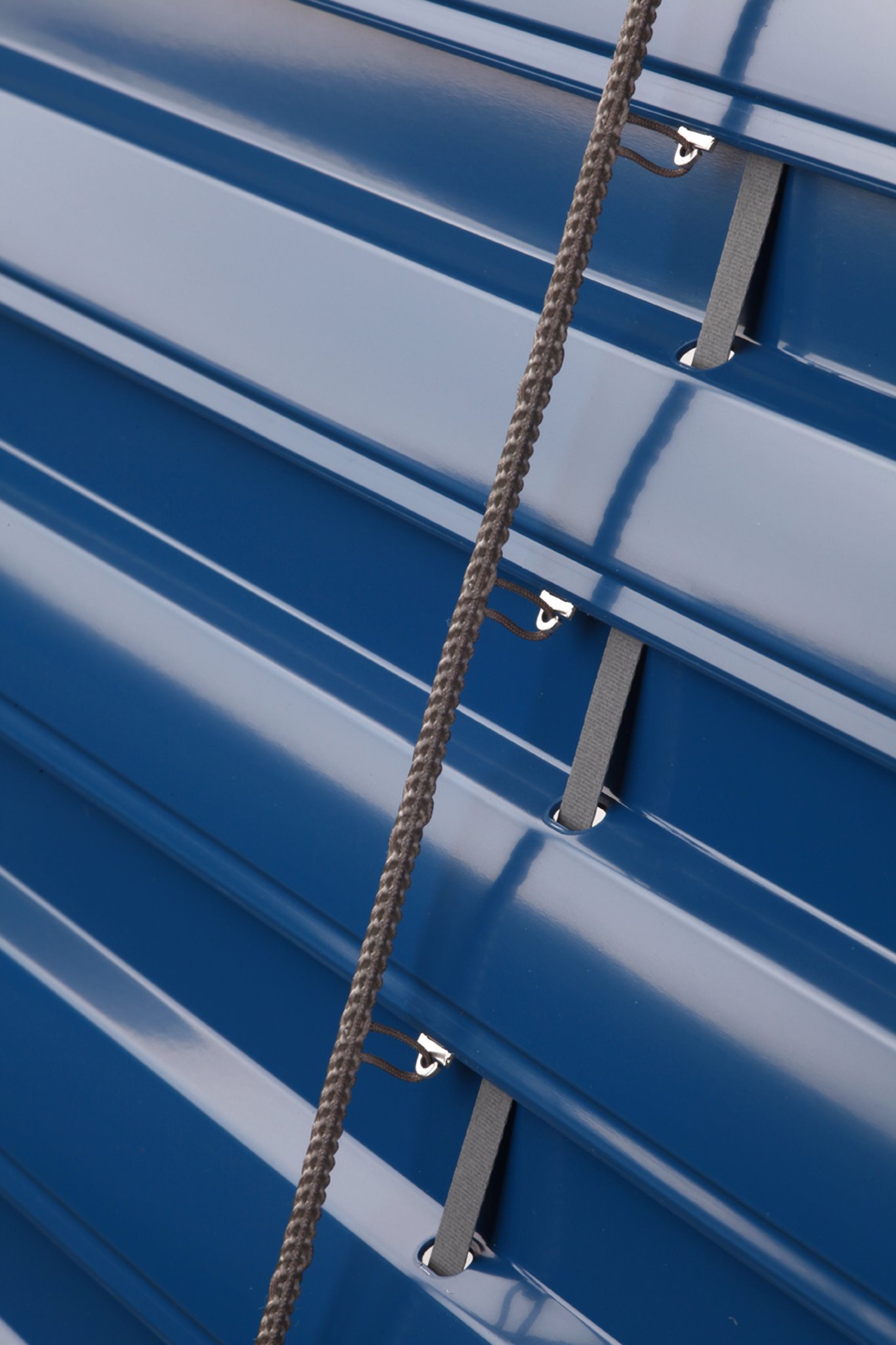

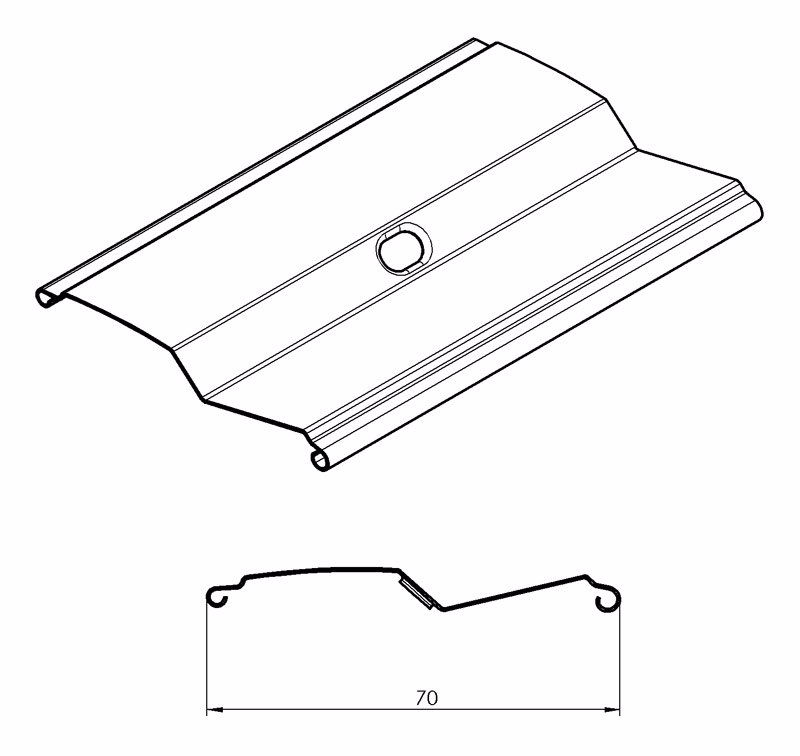

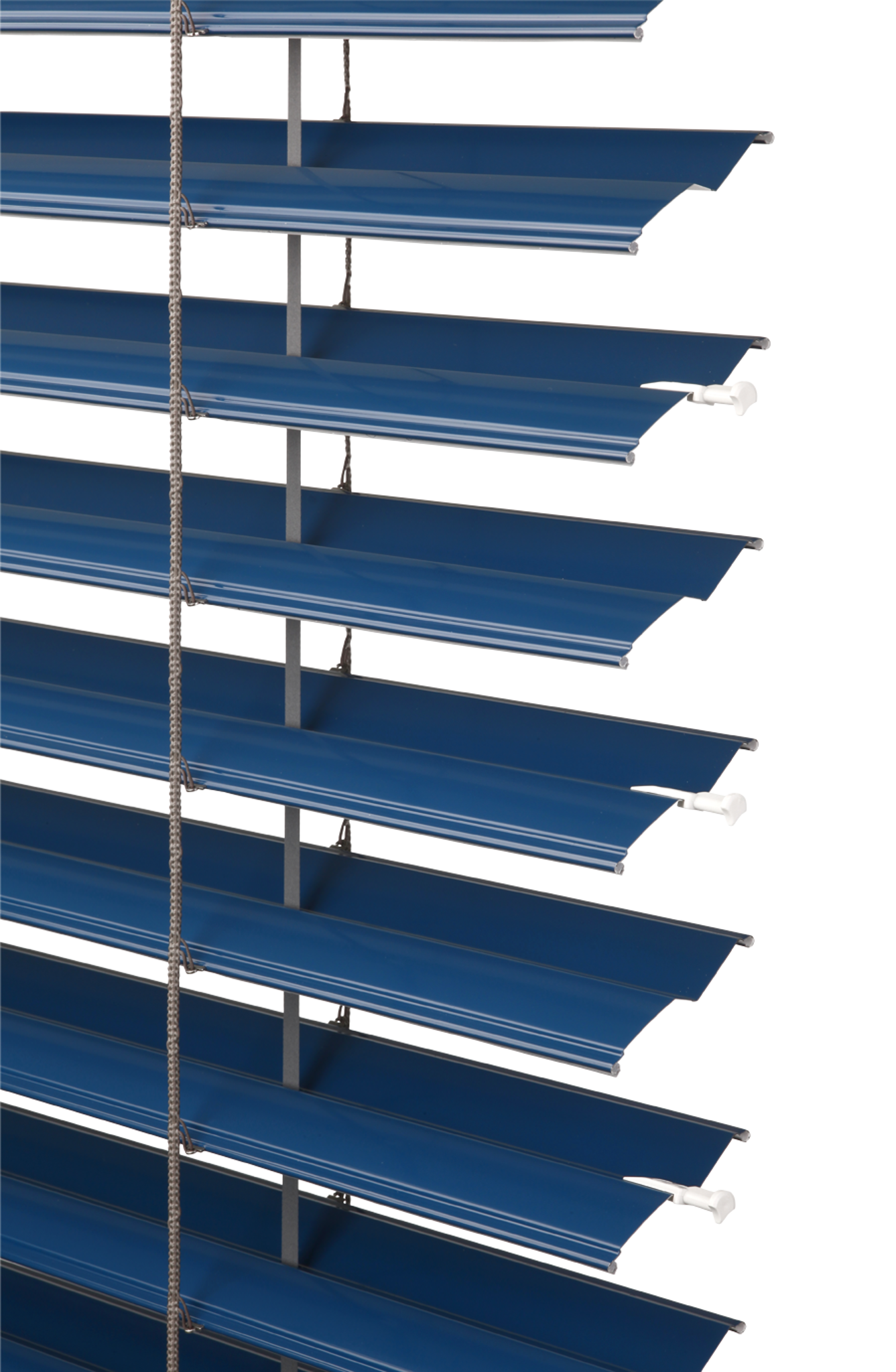

Vonkajšia horizontálna žalúzia Zetta 70 je spolu s vonkajšou žalúziou Zetta 90 technologicky najvyspelejšia žalúzia v oblasti exteriérovej tieniacej techniky, vhodná na zatienenie rodinných domov aj administratívnych budov. Lamely široké 7 cm sú v tvare písmena Z. V zavretom stave vytvárajú lamely celistvú plochu, ktorá zaručuje dokonalé zatienenie. Guma vlisovaná po celej dĺžke lamely zvyšuje termoregulačný efekt žalúzie. Hliníkové vodiace lišty zaisťujú stabilitu vonkajšej žalúzie vo vetre a sú podporným prvkom pre zabezpečenie domu proti vlámaniu. Variabilita montáže, moderný až technický dizajn a dokonalé zatienenie tvoria z tejto vonkajšej okennej žalúzie unikátny tieniaci prvok pre všetky typy objektov.

Mám záujem o tento produkt

Plusy

Prednosti & výhody

vysoký stupeň zatienenia,
termoregulačný aj ochranný efekt,
znižovanie hladiny vonkajšieho hluku,
dolný profil z extrudovaného hliníka,
možnosť elektrického ovládania,
znížená hlučnosť žalúzie (vlisovaná guma),
maximálna garantovaná plocha 18 m²

Načerpajte

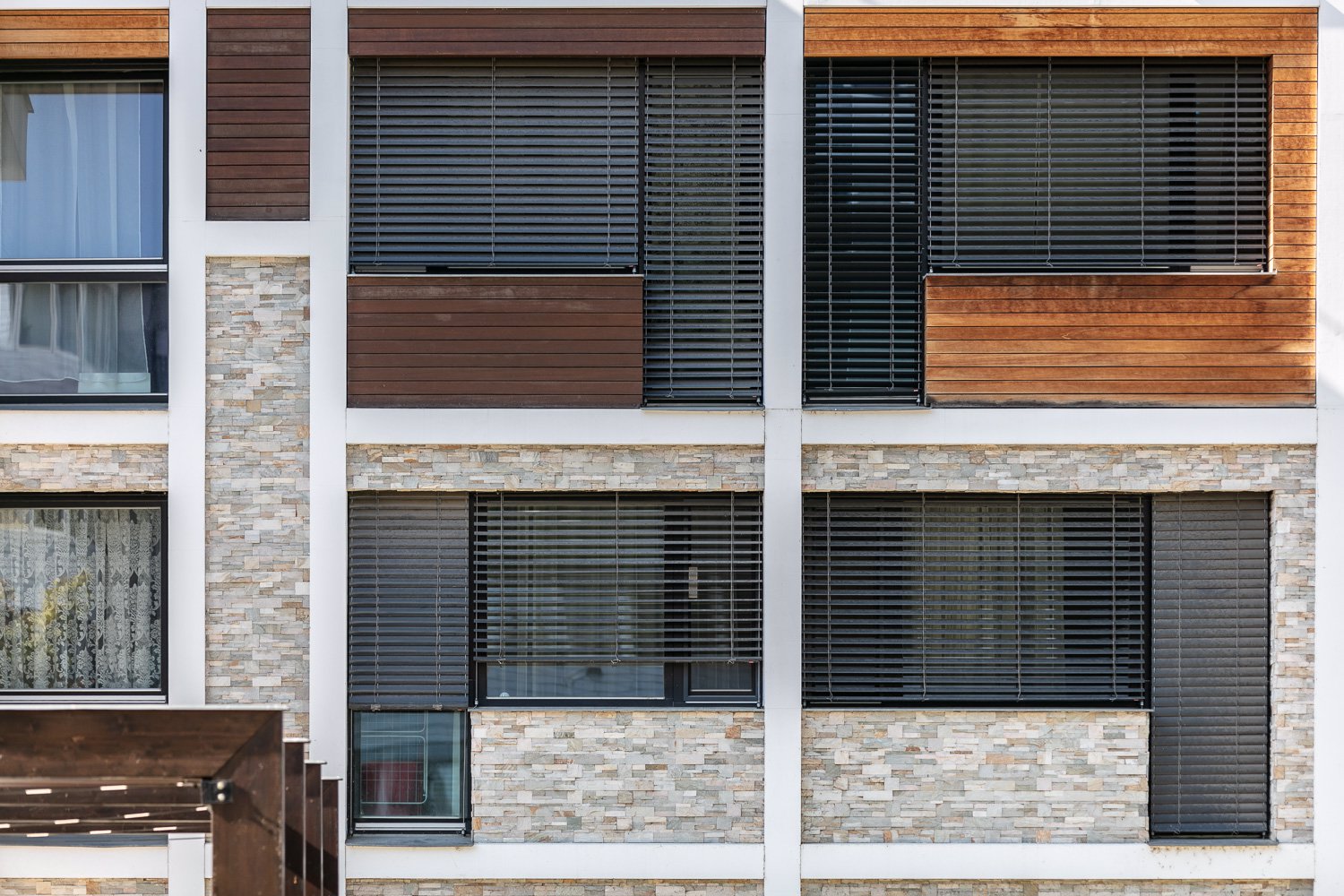

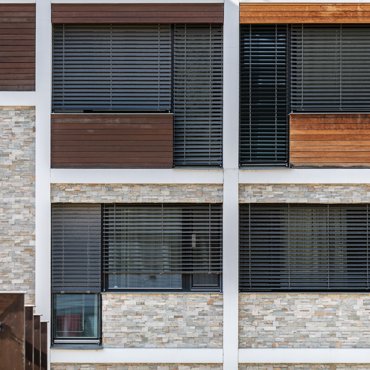

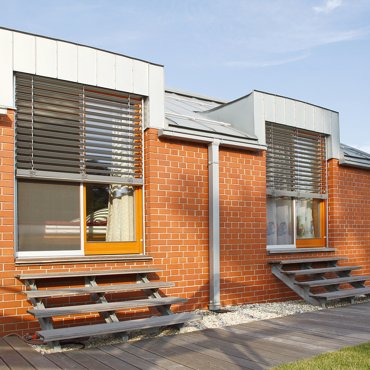

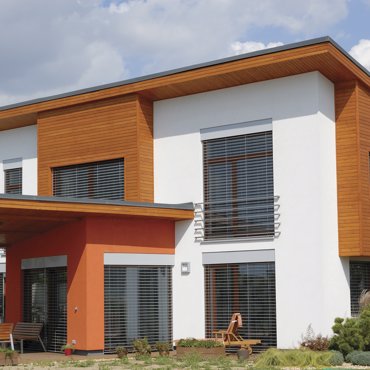

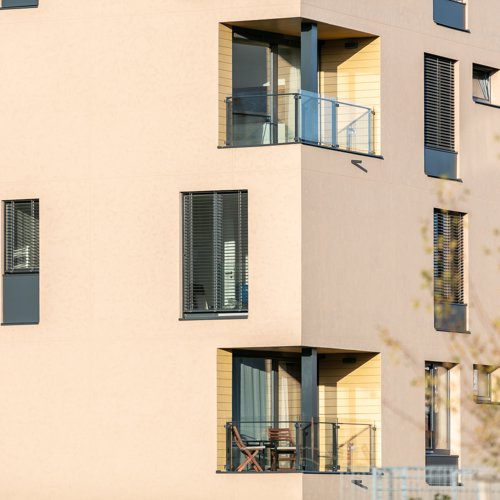

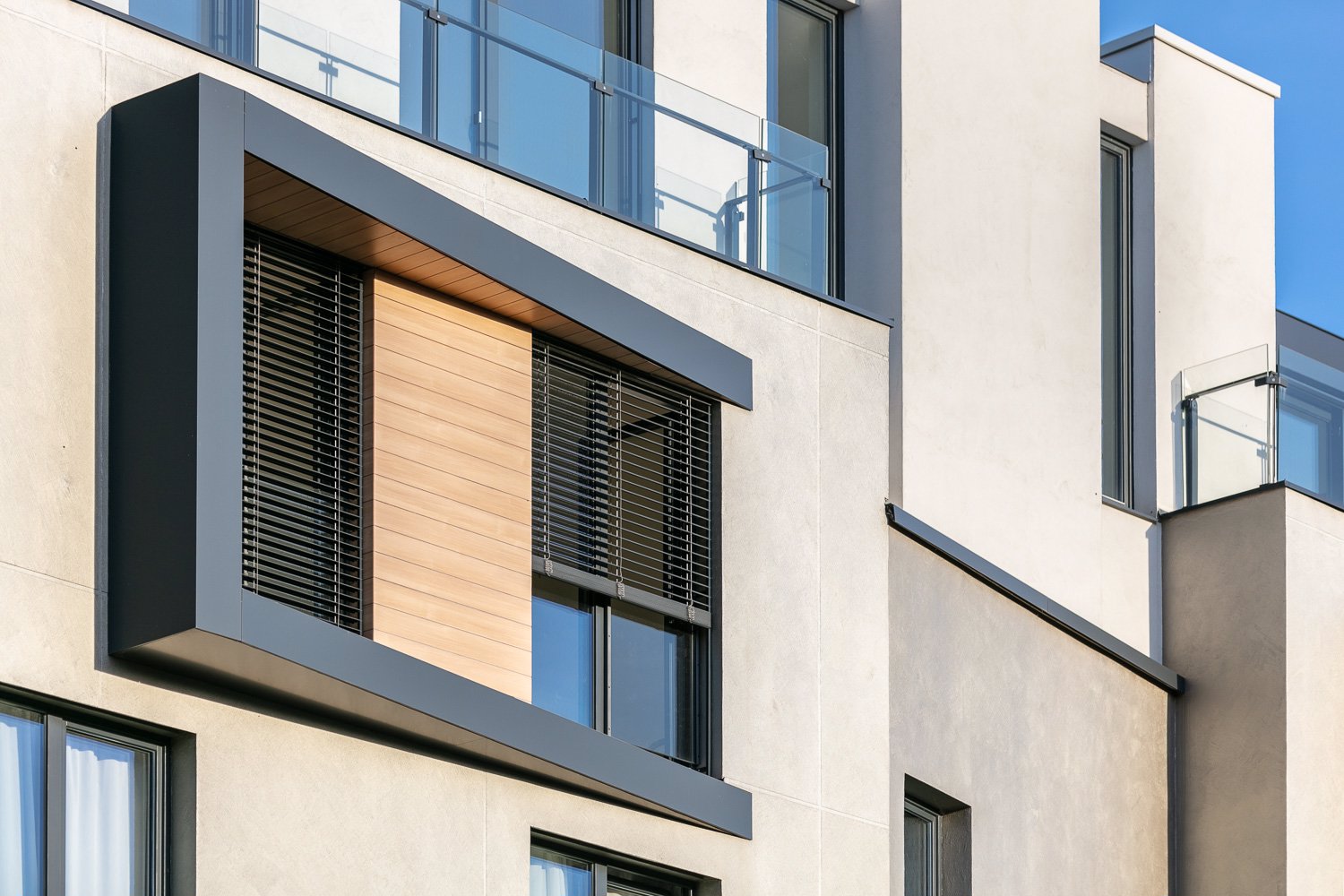

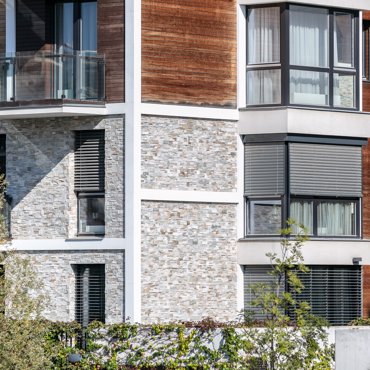

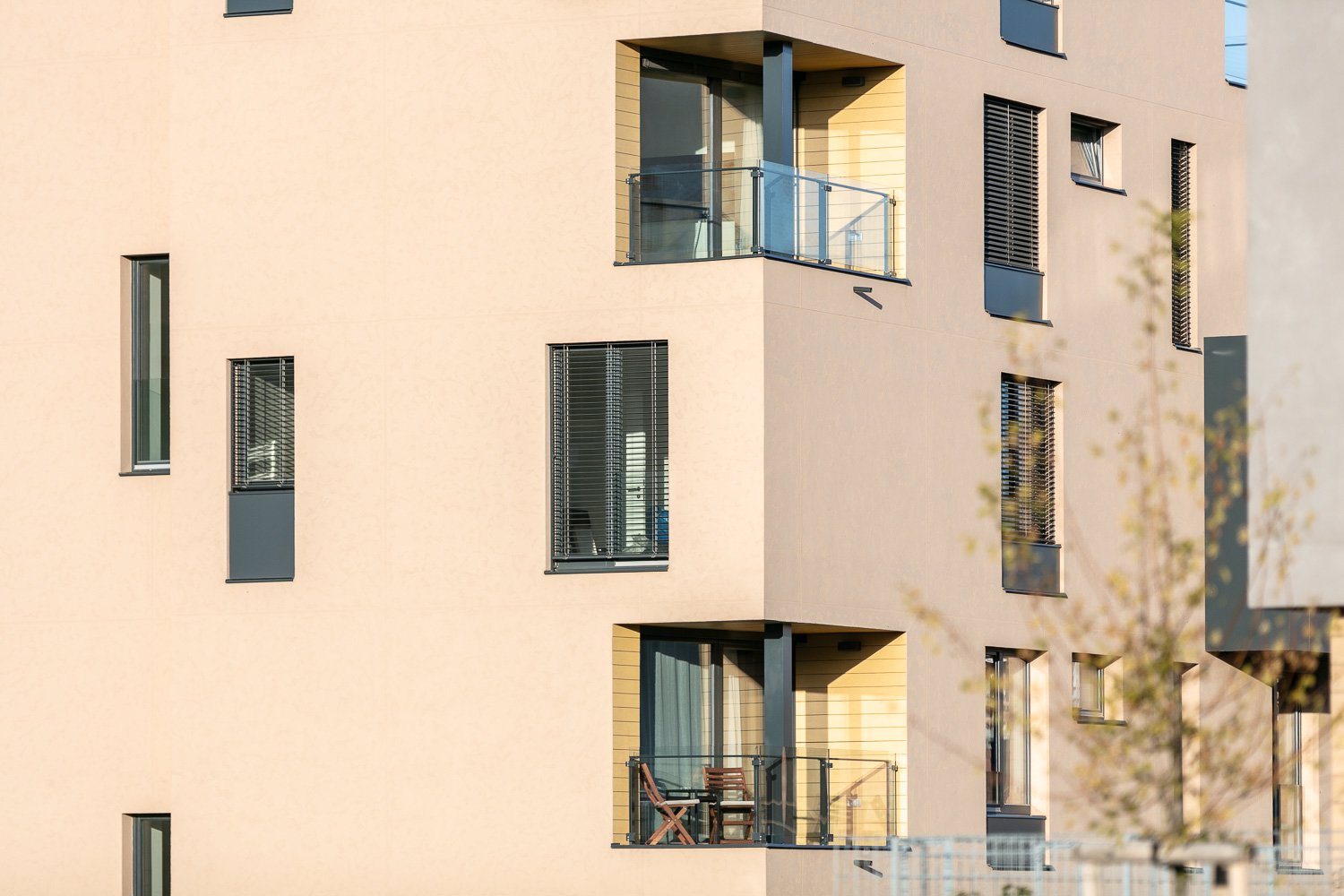

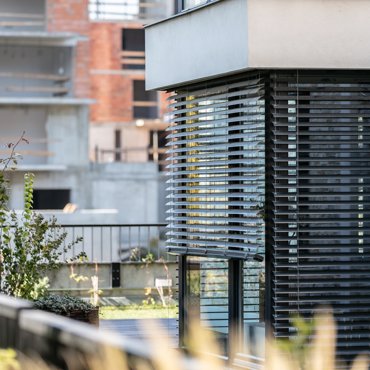

Inšpirácia

Preskúmajte

Farebné prevedenie

Základné farby lamela

ďaľšie farby

Príplatkové farby lamela

Príplatkové farby Isotra System Decoral 1 box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil

ďaľšie farby

Príplatkové farby Isotra System Decoral 2 box, vodiace lišty, držiaky vodiacich líšt, horný a dolný profil

dopredaj

Uvedené farby sú iba orientačné. Ak chcete vidieť farbu v skutočnosti, odporúčame navštíviť niektorého z našich obchodných partnerov a vyžiadať si fyzický vzorkovník. Prípadnú reklamáciu pre výber nevhodnej farby podľa vzorkovníka zobrazeného elektronicky nemôžeme uznať.

Spôsoby

Ovládanie

manuálne
kľukou

elektricky
diaľkovým ovládačom alebo vypínačom

Garantované

Rozmery

minimálna šírka
600 mm

maximálna šírka
6000* mm

maximálna výška
4000 mm

maximálna plocha
8 m² (pre ovládanie kľukou)
18 m² (pre ovládanie motorom)

*Upozornenie: S rastúcou šírkou žalúzie klesá trieda jej odolnosti voči vetru – viď Odolnosť proti vetru, nižšie na stránke.

Atypické rozmery nevyrábame.

Technické parametre

	Horný profil		Dolný profil	Lamela	Bočné vedenie		Rebríček	Textilný pásik
	Horný profil		Dolný profil	Lamela	vodiaca lišta	oceľové lanko	Rebríček	Textilný pásik
Obchodný názov	P 001/1	P 001/2	P 012/2	P 038	Viz technický manuál	P 036	P 029/2	P 531, P531/1
Rozmer (mm)	56 × 58	58 × 60	67 × 13	0,42 × 83	Viz technický manuál	Ø 3,2	60 × 9,5	6 × 0,28
Materiál	Fe	Al	Al	Al	Viz technický manuál	Fe / PVC	PES	PES
Rez
Farba	Štandard: pozink. plech natural (Al profil) Ostatné RAL v nástriku, DECORAL*		Štandard: elox. hliník Ostatné RAL v nástriku, DECORAL*	Podľa aktuálneho vzorkovníka ISOTRA a.s.	Základné prevedenie – elox Lakováno vo farbách RAL, DECORAL*	sivá čierna	sivá čierna	sivá čierna

*pre max. šírku 4000 mm

Varianty montáže

Základné typy montáže

Tieto tri typy montáže môžu byť v dvoch variantoch: krycia schránka priznaná / krycia schránka včlenená do zatepľovacieho systému alebo obvodového plášťa.

Špecifická montáž

Samonosná verzia (upevnenie žalúzie na vodiacich lištách)
Fasádna verzia (guľatá kazeta; montáž na fasádu)
Montáž do prekladu Heluz (zapustené vodiace lišty)
Montáž do prekladu Porotherm (vhodné pre samonosné prevedenie)
Samonosná žalúzia s nábalom mimo kanála

S montážou do prekladu treba počítať už vo fáze projektu rodinného domu.

Odolnosť proti vetru

Skúšky odolnosti proti vetru vykonalo Centrum stavebného inžinierstva, a. s., v Zlíne podľa ČSN EN 13659.

Vedenie lankem

Základné charakterístiky	Vlastnosť
Odolnosť proti vetru	Širka stavebního otvoru L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000		5 000 < L <= 6 000
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Trieda odolnosti vetra	3	6	2	5	1	4	0	3	0	2	0	1	0	0
	Max. rychlost vetra v_max(km/h)	49		38		28		19		11		5		1
	Max. účinná výška krídla	H_max = 2500 mm
	Širka stavebního otvoru L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500		4 500 < L <= 4 800		4 800 < L <= 5 000		5 000 < L <= 6 000
	Trieda odolnosti vetra	2	5	1	4	0	3	0	2	0	1	0	0	0	0
	Max. rychlost vetra v_max(km/h)	38		28		19		11		5		1		0
	Max. účinná výška krídla	H_max = 4000 mm
Prídavný tepelný odpor ΔR		0,08 (m².K/W)
Celkový činiteľ prestupu slnečnej energie g_tot		0,032 - 0,094 (podľa zvolenej farby lamely)*

Vedenie lištou

Základné charakterístiky	Vlastnosť
Odolnosť proti vetru	Šírka stavebného otvora L (mm)	L <= 2 000		2 000 < L <= 3 000		3 000 < L <= 4 000		4 000 < L <= 4 500
	Norma EN/Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort	13659	Beaufort
	Trieda odolnosti vetra	4	7	3	6	2	5	1	4
	Max. rychlost vetra v_max(km/h)	61		49		38		28
	Max. účinná výška krídla	H_max = 4000 mm
	Šírka stavebného otvora L (mm)	4 500 < L <= 5 000		5 000 < L <= 5 500		5 500 < L <= 5 800		5 800 < L <= 6 000
	Trieda odolnosti vetra	0	3	0	2	0	1	0	0
	Max. rychlost vetra v_max(km/h)	19		11		5		1
	Max. účinná výška krídla	H_max = 4000 mm
Prídavný tepelný odpor ΔR		0,08 (m².K/W)
Celkový činiteľ prestupu slnečnej energie g_tot		0,032 - 0,094 (podľa zvolenej farby lamely)*
